PROTOCOLO

TOKEN-BUS

Se trata de redes en bus que utiliza un protocolo de Acceso al Medio de paso de token, donde las estaciones se conectan a ese bus y se establece el anillo lógico. A partir de este momento el protocolo de red funciona como si estuviera en un anillo y por lo tanto un nodo puede transmitir una vez obtenido el token, y una vez terminada la transmisión el token será pasado al siguiente nodo en el anillo lógico.

Este tipo de redes son utilizadas en procesos de Manufacturación, como MAP (Manufacturing Automation Protocol) de General Motor que utiliza este tipo de red para interconectar sensores, herramientas y procesadores con retrasos de comunicación acotados.

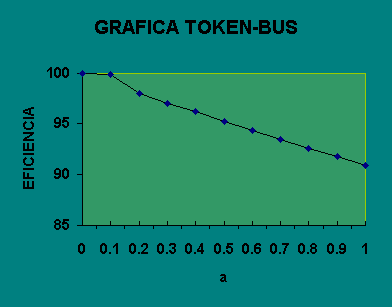

GRAFICA DEL PROTOCOLO

TOKEN-BUS

1) La fórmula para obtener la eficiencia en el protocolo TOKEN-BUS es la siguiente:

Donde: a=PROP/TRANSP + TRANST.

PROP: suma de todos los tiempos de propagación y depende de la ordenación de los nodos.

TRANSP: tiempo de transmisión de un paquete.

2) La gráfica de eficiencia se ha obtenido en función de "a" de la fórmula de eficiencia, dándole valores entre 0 y 1.
